Analýza vibrací VIB07

Trendový sběr dat stavu stroje

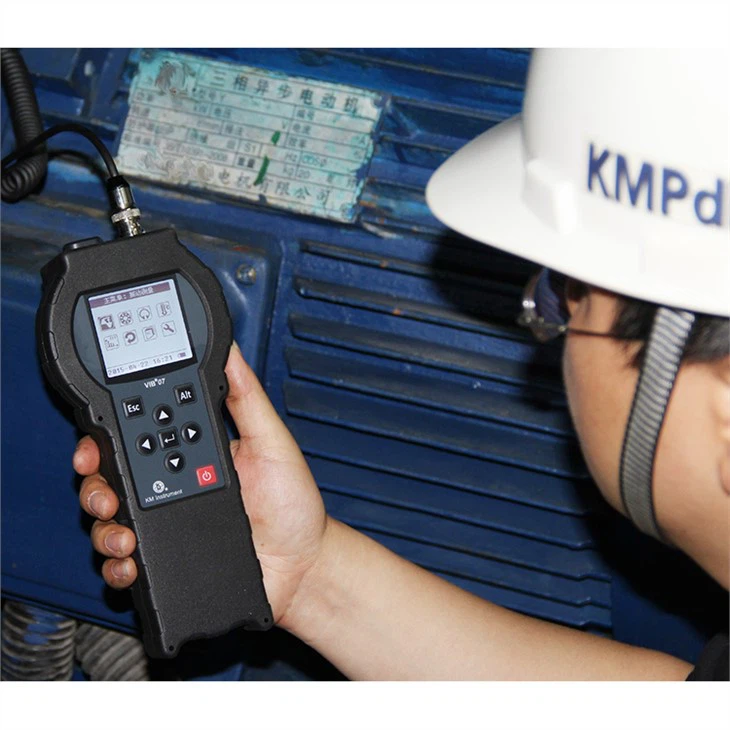

Ruční analyzátor vibrací VIB07 zajišťuje plynulejší chod stroje

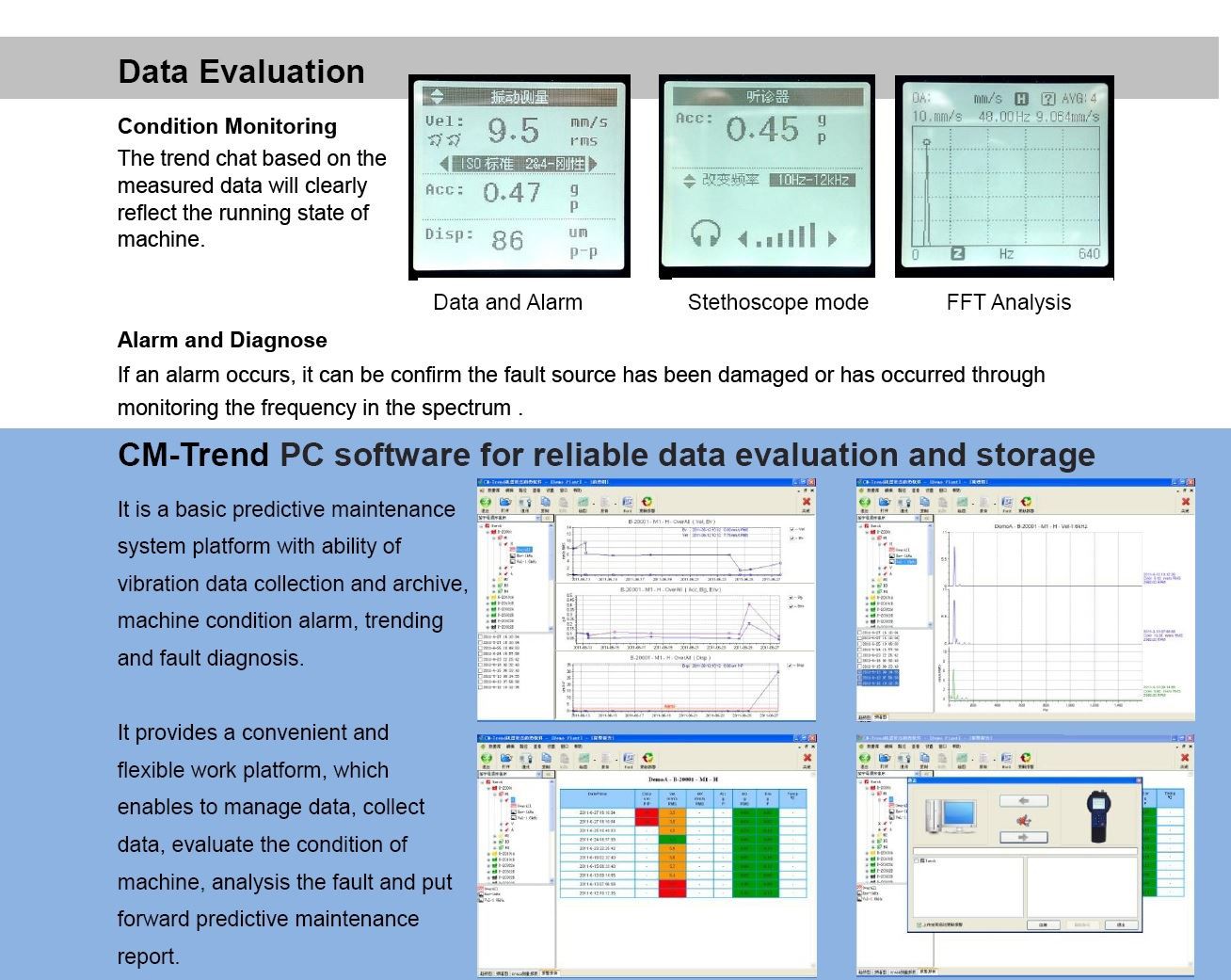

Sběr dat na základě trasy a trendy

Nalezení nejlepšího analyzátoru vibrací pro vaši aplikaci je poměrně složité. Kromě toho, pokud nevíte, jak identifikovat funkce, které potřebujete.

Co je tedy analyzátor vibrací? Ještě důležitější je, co potřebuji vědět, než si vyberu. Udělejte si čas na přečtení tohoto článku a zjistěte svou nejlepší volbu.

Analyzátor vibrací je přístroj používaný k měření, ukládání a diagnostice vibrací generovaných stroji. Používá nástroje založené na FFT k zobrazení amplitudy vibrací, protože se mění s frekvencí. Jeho hlavním účelem je identifikovat a předvídat poruchy průmyslových strojů a příčiny poruch.

Nejlepší analyzátory vibrací jsou schopny ukládat naměřená data a organizovat je pro budoucí analýzu tak, aby generovaly trendy pro každý stroj. Tyto přístroje se také nazývají sběrače dat.

Analyzátor vibrací je přístroj používaný k měření, ukládání a diagnostice vibrací generovaných stroji. Používá nástroje založené na FFT k zobrazení amplitudy vibrací, protože se mění s frekvencí. Jeho hlavním účelem je identifikovat a předvídat poruchy průmyslových strojů a příčiny poruch.

Nejlepší analyzátory vibrací jsou schopny ukládat naměřená data a organizovat je pro budoucí analýzu tak, aby generovaly trendy pro každý stroj. Tyto přístroje se také nazývají sběrače dat.

Vytvořte hodnotu údržby

Analýza vibrací VIB07 má pokročilou technologii, která je založena na zkušenostech s vibracemi a realistických potřebách v továrně. Jeho vlastnost monitorování více parametrů a citlivé rychlosti odezvy může přesně ukázatvibrační charakteristiky stroje. Každý parametr měření je jasný, konzistentní, jednoduchý a snadno srozumitelný.

Nejlepší analyzátory vibrací jsou schopny ukládat naměřená data a organizovat je pro budoucí analýzu tak, aby generovaly trendy pro každý stroj. Tyto přístroje se také nazývají sběrače dat.

Analyzátor vibrací je přístroj používaný k měření, ukládání a diagnostice vibrací generovaných stroji. Používá nástroje založené na FFT k zobrazení amplitudy vibrací, protože se mění s frekvencí. Jeho hlavním účelem je identifikovat a předvídat poruchy průmyslových strojů a příčiny poruch.

Nejlepší analyzátory vibrací jsou schopny ukládat naměřená data a organizovat je pro budoucí analýzu tak, aby generovaly trendy pro každý stroj. Tyto přístroje se také nazývají sběrače dat.

Režim CBM

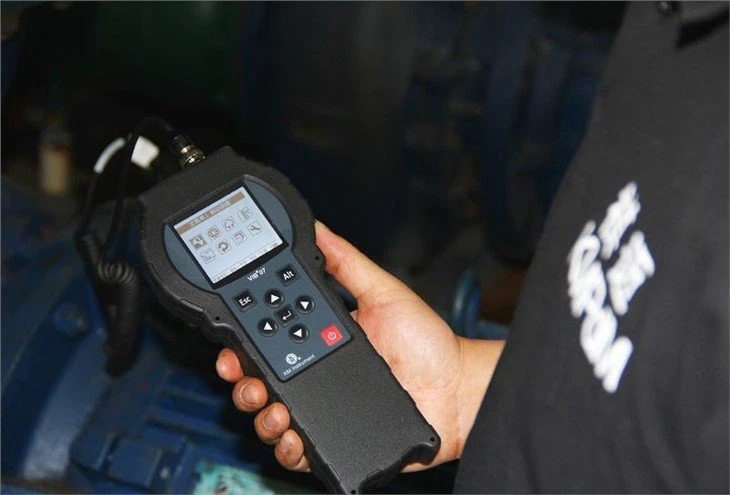

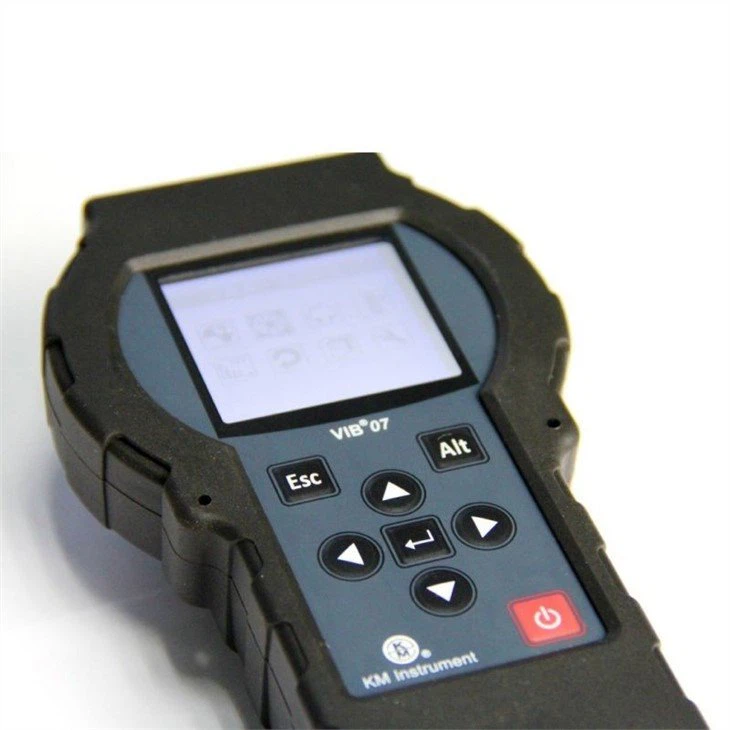

VIB07 Analýza vibrací se snadno ovládá. Ergonomický design zahrnuje rozhraní člověk-stroj v ručním pouzdře s jasně osvětleným LCD displejem. Měření se provádí pomocí velmi jednoduchých úhozů a ikon zobrazení. Fluorescenční klávesy umožňují jeho použití v tmavých oblastech. Lithium-iontová baterie je dimenzována na >30 hodin nepřetržitého používání při plném nabití. Zařízení je k dispozici ve více jazycích.

VIB07 Přehled

Ruční analyzátor vibrací VIB07 měří různé hodnoty celkových vibrací, zdraví ložiska a teploty ložiska. Pokrývá nízkofrekvenční, střední frekvenci a vysokofrekvenční rozsahy s přidanou funkcí demodulace obálky. V režimu stetoskopu může uživatel slyšet nefiltrovaný nebo filtrovaný vibrační zvuk pro korelaci s údaji o vibracích a stavu ložiska. Může přímo měřit web parameterson. Může také shromažďovat data na základě trasy.

Specifikace

Displej: Monochromatický LCD, 160x160 pixelů, jasné podsvícení

Senzor

Typ: Snímač zrychlení, Citlivost: 100mv / g

Vibrace

Zrychlení: 0-50 g Peak (10-12,000Hz)

Rychlost: 0-500 mm / s RMS (10 ~ 1 000 Hz)

Posun::0-5000μmPeak-Peak (10~1,000Hz)

Stav ložiska

BG: 0-50 g RMS (1k ~ 12kHz)

BV: 0-500 mm / s RMS (1k ~ 12kHz)

ENV 0-8g RMS (0-1,000Hz), Filtr: (1-20kHz) Jednotky m / s2, g, mm / s, ips, um, mil

Typ RMS,P,P-PPřesnost +/-3%

Poplach

Vestavěná úroveň vibrací standardního vybavení ISO10816-3

Standard hodnocení zkušeností se zabudovaným stavem ložiska

FFT Spektra: 800 řádků; Hanningovo okno; Průměry: 4

Nízká frekvence rychlosti: 10-200Hz / 10-400Hz

Střední frekvence rychlost: 10-1,600Hz;

Vysokofrekvenční zrychlení: 10-8 000 Hz, g P

Demodulace:0-1 000Hz (filtr 1k-20kHz) g P

Teplota

Teplotní rozsah: -20 ~ 120 °C

Přesnost: ±2 °C; Rozlišení: 1 °C;,Jednotky: °C nebo °F,Vzdálenost od povrchu D:S = 8:1

Laserové vedení: červená, třída 2 Laser λ = 650nm, Pmax = 1mW, IEC60825-1: 1993 + A1: 1997 + A2: 2001

Stetoskop: 48 Ohm, 10Hz-20kHz nebo 1k-20kHz přepínatelný; Nastavitelná hlasitost

Skladování: 8M Flash

Komunikace:Konektor USB –LEMO

Napájení: Lithium-iontové 3.6V 3000mAh, Provozní doba >30 hodin nepřetržitá Doba nabíjení 8 hodin

Provozní teplota: -10 ~ 50 °C

Velikost: 220 (L) x 97 (W) x45 (H) (mm)

Hmotnost: 350 g (bez senzoru a kabelu)

Skříň: IP65 Prachotěsná a odolná proti stříkající vodě
