Multifunkční analyzátor mechanického stavu vibrací KMbalancer Pro pro společnost Yonghe Heavy Industry Technology Co., Ltd. za účelem poskytování služeb detekce vibrací mlýna
Mezi hlavní vibrační chyby točivých strojů patří nevyváženost, nesouosost, tření a uvolnění atd., ale indukované faktory jsou různé. Dnes si představíme, jak se vypořádat s abnormálními vibracemi uhelného mlýna. Při přidávání se množství uhlí a vzduchu neshoduje, když uhelný mlýn na určité množství uhlí, objem vzduchu je příliš malý, nelze odebrat pryč z mlýna v čase, s nepřetržitým hromaděním uhlí, se prachové uhlí hromadilo v mlýně stále více, což mělo za následek vibrace mlýna. Když je objem vzduchu příliš velký, prachového uhlí ve mlýně je méně a méně a konečný brusný válec má velkou skokovou amplitudu a vibrace jsou do určité míry větší, což ovlivňuje normální výrobu. Co by se s touto situací mělo dělat?

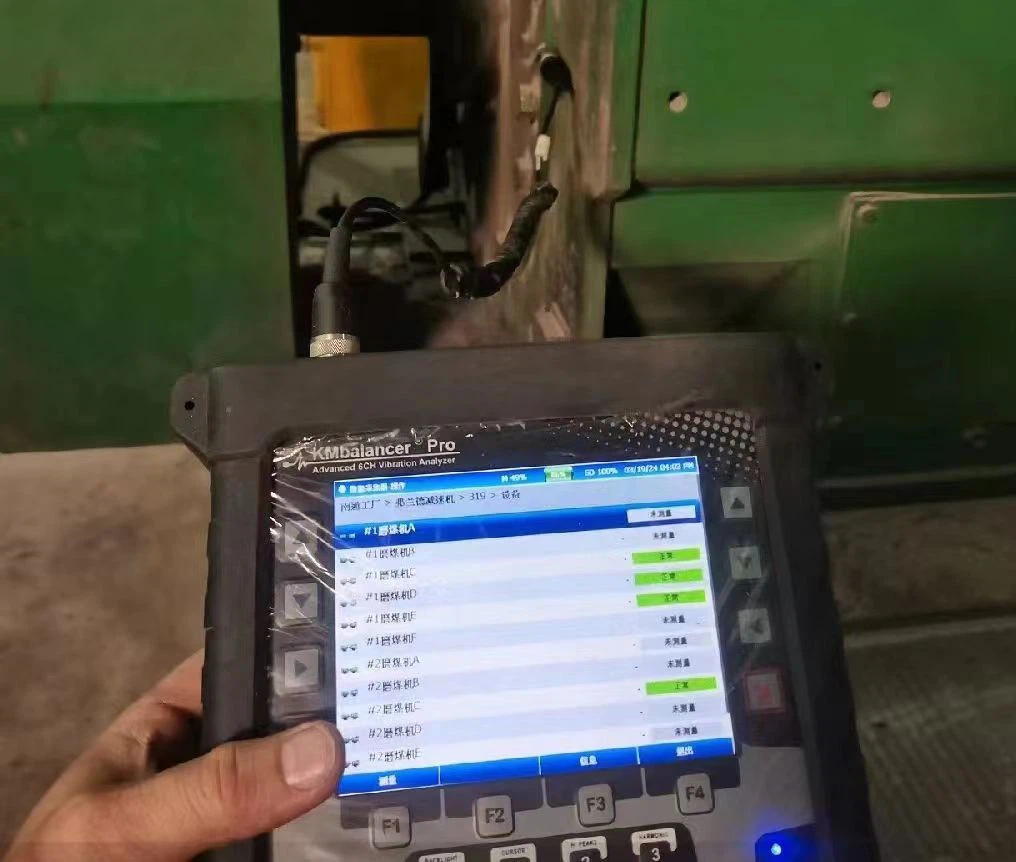

Technici společnosti Yonghe Heavy Industry Technology Co., Ltd se rozhodli požádat o pomoc společnost KM Company, aby jim pomohla provést služby detekce vibrací pro mlýn. Po detekci frekvence a harmonická amplituda hnacího hřídele reduktoru nejsou zřejmé, což naznačuje, že neexistuje žádný problém s dynamickou vyvážeností a středěním spojky. V časovém diagramu reduktoru jsou zřejmé periodické nárazové signály, ale kvůli malé amplitudě a rychlosti VEL amplitudy<4.5mm/s, the abnormal condition of the gear surface of the reducer is not obvious.The amplitude of gear meshing frequency appearing in the spectrum of each measuring point on the envelope diagram is relatively increased, indicating that the first and second gear of the reducer have wear. There is no obvious bearing defect frequency in the spectrum of each measuring point on the envelope diagram, indicating that the bearing of the reducer does not show spalling and other phenomena. However, according to the fact that 2GMF1 is much larger than 1GMF1, the gear shaft has a eccentricity, and the corresponding bearing may have certain wear. On the speed VEL spectrum, it can be seen that the frequency of the first-stage meshing frequency of 215hz and the first-stage meshing frequency of 52.5 and their harmonics appear, and there is no side frequency band with wide distribution on both sides of the meshing frequency, indicating that there are no cracks, broken teeth and other phenomena on the tooth surface of the reducer.
Podle tohoto detekčního jevu náš vibrační analytik analyzoval příčinu: uhelný mlýn abnormálně okusuje uhlí, zejména během počáteční fáze provozu a výstupu, do mlýnského kotouče je přiváděno méně uhlí a mlýnský válec nemůže uhlí rovnoměrně navalovat. kotouč mlýna, což má za následek vibrace těla mlýna. Když dojde k selhání zatěžovací síly při normálním provozu systému mletí uhlí, když je kolísání tlaku zatěžovací síly velké, výkon mlýna se velmi mění, tloušťka uhelné sloje je příliš tenká nebo příliš tlustá a amplituda kolísání mlecího válce je příliš velký, což způsobí vibrace mlýna.
